دستگاه دیاگ چیست؟



روشن شدن ناگهانی چراغ چک، ریپ زدن موتور یا افزایش بی‌دلیل مصرف سوخت، از دغدغه‌های رایج رانندگان است. در خودروهای مدرن، بخش زیادی از فرایندهای کنترلی توسط سنسورها، ریزپردازنده‌ها و کامپیوتر مرکزی خودرو، یعنی ایسیو (ECU)، مدیریت می‌شود. به همین دلیل، روش‌های سنتی و صرفاً مکانیکی همیشه نمی‌توانند منشأ بسیاری از ایرادهای جدید را به‌درستی مشخص کنند. در چنین شرایطی، دستگاه دیاگ (Diagnostic Tool) به‌عنوان واسط ارتباطی میان تکنسین و سیستم الکترونیکی خودرو وارد عمل می‌شود.

اما دستگاه دیاگ خودرو چیست و چگونه کار می‌کند؟ دستگاه دیاگ یک ابزار الکتراری ارتباط با ایسیو و سایر یونیت‌های کنترل خودرو است که از طریق درگاه استاندارد OBD به خودرو متصل می‌شود. این دستگاه می‌تواند کدهای خطای ثبت‌شده (DTC)، داده‌های زنده سنسورها، اطلاعات عملکردی سیستم‌ها و در مدل‌های پیشرفته‌تر، وضعیت برخی عملگرها را بررسی کند. به کمک این اطلاعات، تعمیرکار می‌تواند منشأ احتمالی ایراد را سریع‌تر شناسایی کرده و از تعویض و از تعویض بی‌دلیل قطته دستگاه دیاگ به‌تنهایی تمام مشکلات خودرو را تشخیص نمی‌دهد؛ بلکه نتایج آن باید در کنار دانش فنی، بررسی‌های مکانیکی و اندازه‌گیری‌های تخصصی تفسیر شود. استفاده صحیح از دیاگ می‌تواند از تبدیل شدن یک نقص کوچک به خرابی‌های پرهزینه در موتور، گیربکس یا سیستم‌های ایمنی جلوگیری کند.

در این مقاله جامع بررسی می‌کنیم که دستگاه دیاگ چیست، چگونه با خودرو ارتباط برقرار می‌کند، چه اطلاعاتی را دریافت می‌کند، چه انواعی دارد و در چه زمان‌ هایی استفاده از آن ضروری است.

مکانیسم عملکرد دستگاه دیاگ خودرو

برای درک عملکرد دستگاه دیاگ ابتدا باید با نحوه ارتباط این دستگاه با خودرو آشنا شویم. در خودروهای امروزی یک یا چندین کامپیوتر مرکزی به نام ECU وجود دارد که اطلاعات مربوط به عملکرد موتور و سایر سیستم‌ها را پردازش می‌کنند.

دستگاه دیاگ از طریق سوکت استاندارد OBD که معمولاً زیر غربیلک فرمان یا کنسول میانی قرار دارد قرار دارد، به ECU متصل می‌شود. پس از برقراری ارتباط، دستگاه می‌تواند اطلاعات ذخیره شده در حافظه خودرو را دریافت کرده و آن‌ها را برای تعمیرکار نمایش دهد. نحوه عملکرد این دستگاه طی ۵ گام استاندارد انجام می‌پذیرد:

• اتصال به خودرو: اتصال فیزیکی دیاگ به درگاه OBD-II از طریق کابل رابط یا ارتباط بی‌سیم (بلوتوث/Wi-Fi).
• شناسایی پروتکل و برقراری ارتباط: شناسایی خودکار پروتکل شبکه خودرو (مانند CAN-Bus، K-Line یا LIN) و برقراری ارتباط پایدار با ایسیو (ECU).
• دریافت داده‌ها و خطاهای ثبت‌شده: استخراج کدهای خطای ذخیره‌شده (DTCs) و بازخوانی اطلاعات لحظه‌ای سنسورها.
• تحلیل و پردازش داده‌ها: تبدیل کدهای خام دیجیتال به اطلاعات گرافیکی، پارامترهای فنی و راهنمای متنی جهت استفاده تکنسین.
• اعمال دستورات، رفع عیب و پاک‌سازی خطا: پس از برطرف کردن ایراد فیزیکی، کدهای خطا از حافظه دائم ایسیو پاک شده و وضعیت سیستم ریست می‌شود.

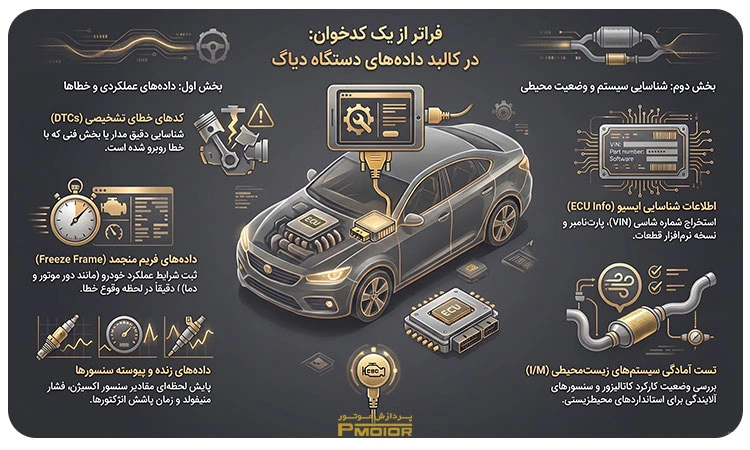

دستگاه دیاگ چه اطلاعاتی را از خودرو دریافت می‌کند؟

دستگاه دیاگ صرفاً یک «کدخوان ساده» نیست؛ این ابزار به عنوان یک رابط تشخیصی، مستقیماً با پردازنده‌ها و حافظه‌های داخلی یونیت‌های کنترل الکترونیکی (ECUs) تبادل دیتا می‌کند. هنگام اتصال دیاگ به درگاه عیب‌یابی (OBD-II)، بسته‌های داده‌ای متنوعی در لایه‌های مختلف نرم‌افزاری، حسگری و شبکه‌ای استخراج می‌شوند که مهم‌ترین آن‌ها عبارت‌اند از:

• کدهای خطای تشخیصی (DTCs): کدهای استاندارد بین‌المللی که مشخص می‌کنند کدام بخش یا مدار با خطا روبه‌رو شده است.
• داده‌های فریم منجمد (Freeze Frame Data): ثبت شرایط دقیق عملکرد خودرو (مانند دور موتور، سرعت و دمای آب) دقیقاً در همان لحظه‌ای که خطا رخ داده است.
• داده‌های زنده و پیوسته سنسورها (Live Data): مقادیر لحظه‌ای سنسور اکسیژن، فشار منیفولد (MAP/MAF)، زمان پاشش انژکتورها و دمای خنک‌کننده.
• اطلاعات شناسایی قطعات و ایسیو (ECU Information): مشخصات فنی قطعه، پارت‌نامبر، نسخه نرم‌افزار (Firmware) و شماره شاسی (VIN) ثبت‌شده در یونیت.
• تست آمادگی سیستم‌های زیست‌محیطی (I/M Readiness): وضعیت کارکرد کاتالیزور، سیستم کنترل تبخیر سوخت (EVAP) و سنسورهای آلایندگی.

انواع دستگاه دیاگ از نظر فنی و سطح دسترسی

اسکنرهای کدخوان پایه (Code Readers)

این تجهیزات تنها با پروتکل‌های پایه OBD-II کار کرده و وظیفه اصلی آن‌ها خواندن و پاک کردن کدهای خطای عمومی موتور (Generic DTCs) است. این دستگاه‌ها به یونیت‌های دیگر (مانند ترمز ABS یا کیسه هوا) دسترسی ندارند و قابلیت‌های تحلیلی آن‌ها بسیار محدود است.

دیاگ‌های جامع تمامی یونیت‌ها (Full-System Scanners)

این ابزارها علاوه بر موتور، با تمامی ماژول‌های کنترل الکترونیکی خودرو تبادل دیتا دارند:

• ماژول کنترل بدنه (BCM): مدیریت سیستم‌های روشنایی، قفل مرکزی و تجهیزات رفاهی.
• ماژول کنترل گیربکس اتوماتیک (TCM): پایش فرایند تعویض دنده‌ها، وضعیت شیربرقی‌ها و دمای روغن گیربکس.
• سیستم‌های ایمنی حیاتی (SRS Airbag & ABS/ESP): پایش مدارات کیسه هوا و بلوک هیدرولیکی ترمز.

سامانه‌های تخصصی کدینگ، پروگرمینگ و ریمپ (Coding & Remapping)

این رده از دستگاه‌ها دارای عمیق‌ترین سطح دسترسی نرم‌افزاری هستند و امکانات پیشرفته‌ای ارائه می‌دهند:

• تطبیق و تعریف قطعه (Adaptation): کالیبراسیون و شناسایی قطعات نو تعویض‌شده (نظیر دریچه گاز برقی، سنسور زاویه فرمان یا باتری).
• کدینگ و فعال‌سازی آپشن (Coding): تنظیم پارامترهای اختصاصی یونیت‌ها و فعال‌سازی قابلیت‌های مخفی استاندارد خودرو.
• ریمپ و بهینه‌سازی نرم‌افزاری (ECU Remapping): اصلاح جداول سوخت، جرقه و گشتاور جهت بهبود شتاب، رفع تاخیر پدال گاز و بهینه‌سازی راندمان متناسب با شرایط اقلیمی.
• فلش و بازیابی نرم‌افزار (ECU Flashing): ارتقای فریم‌ور یا بازگردانی برنامه‌ریزی ایسیو به حالت اولیه کارخانه.

اینترفیس‌های مبتنی بر کامپیوتر (PC-Based Interfaces)

این مدل‌ها شامل یک رابط سخت‌افزاری ارتباطی هستند که داده‌ها را به لپ‌تاپ یا تبلت انتقال می‌دهند. این ابزارها برای مهندسین خودرو و تعمیرکاران حرفه‌ای بسیار ایده‌آل بوده و امکان مشاهده هم‌زمان نمودارهای تحلیلی (Waveforms)، لاگ‌گیری نامحدود و دسترسی به نقشه‌های الکتریکی را فراهم می‌کنند.

دیاگ چه سیستم‌هایی را بررسی می‌کند؟

سطح دسترسی هر دستگاه به نوع خودرو و نرم‌افزار آن بستگی دارد. یک دستگاه حرفه‌ای می‌تواند علاوه بر ECU موتور، با واحدهای الکترونیکی مختلف خودرو ارتباط برقرار کند.

• ECU موتور
• گیربکس اتوماتیک
• ABS و سیستم ترمز
• سیستم کیسه هوا
• فرمان برقی
• سیستم کنترل پایداری
• سیستم تهویه مطبوع
• سیستم بدنه و BCM
• سیستم پشت آمپر
• سیستم‌های کمکی راننده در خودروهای مجهز

تفاوت دیاگ ساده با دستگاه دیاگ حرفه‌ای

برای انتخاب درست میان تجهیزات عیب‌یابی، باید بدانید که یک اسکنر ساده چه محدودیت‌هایی دارد و یک دستگاه دیاگ حرفه‌ای چه امکانات اضافه‌ای را در اختیار شما قرار می‌دهد. مقایسه ویژگی‌های این دو در جدول زیر آمده است:

کاربردها و فواید عیب‌یابی با دستگاه دیاگ

استفاده از دستگاه دیاگ صرفاً خاموش کردن چراغ چک نیست؛ بلکه تحولی بنیادین در فرآیند تعمیرات، کاهش هزینه‌ها و صیانت از سلامت قطعات گران‌قیمت خودرو است. مهم‌ترین کاربردها و فواید این ابزار عبارت‌اند از:

• تشخیص سریع و بدون آزمون‌وخطا: کشف فوری منشأ روشن شدن چراغ‌های اخطار بدون نیاز به باز کردن قطعات مکانیکی.
• پایش پارامترهای زنده موتور: نظارت بر ولتاژ سنسور اکسیژن، دور موتور (RPM) در حالت درجا، زمان پاشش سوخت و فشار بوست توربوشارژر.
• کاهش مصرف سوخت و آلایندگی: عیب‌یابی سیستم جرقه‌زنی و تزریق سوخت جهت تنظیم نسبت بهینه هوا و بنزین.
• تست سلامت سیستم شارژ و برق: پایش ولتاژ خروجی دینام و وضعیت بارگذاری باتری برای حفاظت از یونیت‌های حساس.
• کارشناسی دقیق خودرو کارکرده: اسکن سوابق خطاهای پنهان، تطبیق کارکرد کیلومتر واقعی در یونیت‌های چندگانه و بررسی وضعیت ایربگ‌ها قبل از خرید.

چرا خودروهای جدید بدون دستگاه دیاگ قابل عیب‌یابی نیستند؟

امروزه بیشتر خودروهای داخلی و خارجی دارای ده‌ها سنسور و یونیت الکترونیکی هستند. بسیاری از ایرادها تنها در حافظه ECU ثبت می‌شوند و نشانه ظاهری مشخصی ندارند. دستگاه دیاگ با خواندن این اطلاعات، مسیر عیب‌یابی را کوتاه‌تر می‌کند و از تعویض اشتباه قطعات جلوگیری خواهد کرد.

جلوگیری از تعویض قطعات سالم

یکی از مشکلات رایج در تعمیرات خودرو، تعویض قطعات بدون تشخیص دقیق علت خرابی است. داده‌های دستگاه می‌توانند به تعمیرکار کمک کنند تا دامنه بررسی را محدودتر کند و تصمیم فنی دقیق‌تری بگیرد.

ارائه خدمات تخصصی‌تر

وجود تجهیزات عیب‌یابی مناسب به تعمیرگاه اجازه می‌دهد خدمات تخصصی‌تری ارائه کند و خودروهای بیشتری را تحت پوشش قرار دهد. این موضوع برای تعمیرگاه‌هایی که با خودروهای متنوع داخلی و خارجی کار می‌کنند اهمیت بیشتری دارد.

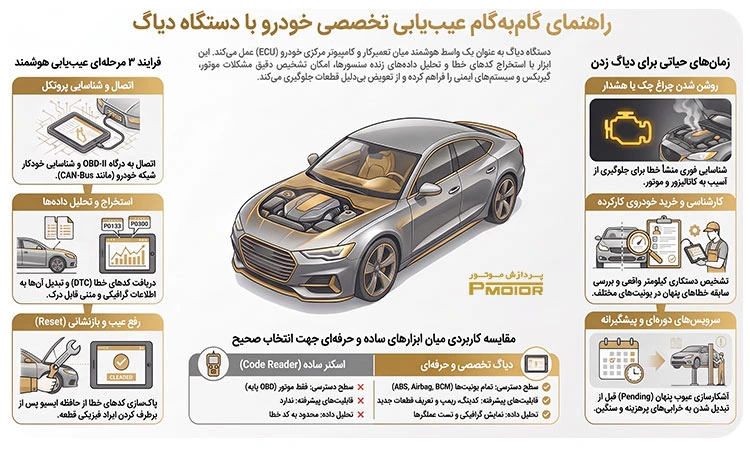

چه زمانی باید خودرو را دیاگ بزنیم؟

بسیاری از رانندگان تصور می‌کنند دیاگ زدن تنها زمانی لازم است که خودرو خاموش شده یا چراغ چک روشن شود؛ در حالی که دیاگ یکی از ارکان اصلی نگهداری پیشگیرانه (Preventive Maintenance) است. انجام به‌موقع دیاگ مانع از گسترش خرابی‌های کوچک به قطعات گران‌قیمت موتور و گیربکس می‌شود. مهم‌ترین موقعیت‌هایی که خودرو نیاز به بررسی با دستگاه دیاگ دارد عبارتند از:

روشن شدن چراغ‌های هشدار دهنده (چراغ چک، ABS یا ایربگ):

روشن شدن یا چشمک‌زدن چراغ چک نشانه ثبت حداقل یک کد خطا در ایسیو است. دیاگ سریع در این حالت از خطراتی مانند آسیب به کاتالیزور یا خام‌سوزی موتور جلوگیری می‌کند.

تغییرات ملموس در راندمان پیشرانه:

اگر با مشکلاتی نظیر افت توان و شتاب، لرزش و ریپ زدن در دور آرام، تاخیر در پاسخ پدال گاز یا استارت سنگین خودرو مواجه شدید، خواندن پارامترهای زنده (Live Data) با دیاگ علت دقیق نقص را مشخص می‌کند.

افزایش غیرعادی مصرف سوخت یا دود غیرطبیعی اگزوز:
بر هم خوردن نسبت ترکیب سوخت و هوا (Air-Fuel Ratio) معمولاً ناشی از خرابی سنسور اکسیژن یا مپ سنسور است که تنها از طریق دیاگ قابل ردیابی و کالیبراسیون است.

تقه زدن یا اختلال در تعویض دنده گیربکس اتوماتیک:

گیربکس‌های مدرن دارای یونیت الکترونیکی اختصاصی (TCU) هستند. بروز هرگونه تاخیر یا تقه در تعویض دنده‌ها باید سریعاً با دیاگ تخصصی بررسی شود تا از سوختن صفحات و شیربرقی‌ها جلوگیری گردد.

در فرایند کارشناسی و خرید خودروی کارکرده:

بررسی سابقه خطاهای پاک‌شده، بررسی مسافت پیموده واقعی در یونیت‌های مختلف و اطمینان از سلامت ماژول‌های ایمنی پیش از معامله، تنها با اتصال دیاگ حرفه‌ای امکان‌پذیر است.

سرویس‌های دوره‌ای و فصلی (هر ۶ ماه یا ۱۰ هزار کیلومتر):

ایسیو خودرو خطاهایی موسوم به «خطاهای پنهان یا Pending» را ثبت می‌کند که هنوز چراغ چک را روشن نکرده‌اند. دیاگ دوره‌ای این عیوب پنهان را قبل از تبدیل شدن به خرابی‌های پرهزینه آشکار می‌سازد.

قبل از سفرهای طولانی بین‌شهری:

پایش وضعیت دمای آب، سلامت فن‌های رادیاتور و وضعیت سیستم شارژ دینام و باتری برای اطمینان از ایمنی کامل در جاده.

آیا هر خطای دیاگ به معنی خرابی قطعه است؟

خیر. این یکی از مهم‌ترین نکاتی است که هنگام استفاده از دستگاه دیاگ باید در نظر گرفت. کد خطا معمولاً نشان می‌دهد که ECU در عملکرد یک سیستم یا پارامتر مشخص شرایط غیرعادی تشخیص داده است.

برای مثال، خطای مرتبط با یک سنسور الزاماً به معنی خراب بودن خود سنسور نیست. سیم‌کشی، سوکت، تغذیه، اتصال بدنه یا سایر اجزای مرتبط نیز می‌توانند عامل ایجاد خطا باشند.
